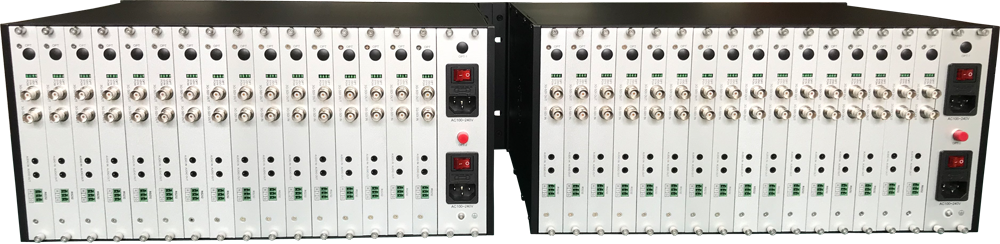

發射端輸入8路廣播級3G/HD/SD-SDI數字視頻信號、8路廣播級模擬立體聲音頻信號和8路RS232控制數據、同時帶8路3G/HD/SD-SDI本地環出預監功能，輸出16路廣播級3G/HD/SD-SDI數字視頻信號、8路廣播級模擬立體聲音頻信號和8路RS232控制數據；
接收端輸出16路廣播級3G/HD/SD-SDI數字視頻信號、8路廣播級模擬立體聲音頻信號和8路RS232控制數據，輸入8路廣播級3G/HD/SD-SDI數字視頻信號、8路廣播級模擬立體音頻信號和8路RS232控制數據、同時帶8路3G/HD/SD-SDI本地環出預監功能；
每路輸入板卡帶內嵌音頻和獨立音頻加嵌功能，每路輸出板卡帶內嵌音頻和獨立音頻解嵌功能；
每路輸入板卡帶本地環出功能，可實現本地預監，每路輸出板卡雙輸出功能，可實現多屏顯示，無須信號分配器；
全數字、無壓縮、無延時、實時無損傳輸，每路傳輸速率不低于4.25Gbps，總傳輸速率不低于68Gbps，包含配套光模塊且光模塊為內置模式；
和各品牌拼接處理器、矩陣、攝像機和會議終端等系統對接，輸出圖像無雪花、無噪點、無閃屏、無黑屏、無藍屏、無裂屏、無不同步等現象，兼容性強；
SDI視頻向下兼容3G-SDI、HD-SDI、SD-SDI、DVB-ASI、TS流信號，支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、SMPTE 424M、M2S和DVB-ASI (270Mb/s)標準，工作范圍支持19.4Mb/s~2.97Gb/s之間；
單模單芯光纖傳輸，工作波長1310nm~1610nm CWDM或DWDM波分復用技術，標配傳輸距離20km，光口連接器為FC/PC；
SDI輸出接口特性：抖動100kHz高通濾波≤0.3UI，10Hz高通濾波≤2UI，信號幅度為800±80mV，上升時間≤135ps，下降時間≤135ps，上升和下降時間偏差≤50ps，上沖≤10%，下沖≤10%，直流偏置±500mV；
功能和接口：視頻信號格式支持1920x1080/50/P和1920x1080/59.94/P輸入輸出，發射機輸入視頻接口為3G-SDI，接收機輸出接口為3G-SDI，光纖類型為單模光纖，光纖接口類型為FC/PC；
光接口特性：代表波長為1310nm/1550nm，發射機光功率1310nm波長情況為-6.4dbm到0dbm，1550波長光功率為-7.31dbm到0dbm，接收機光接收靈敏度在1310波長情況下為-8dbm到-21.46dbm，1550nm波長接收靈敏度為-8dbm到-22.34dbm，在單模光纖模式下傳輸距離≥20km；
平均MTBF時間≥100000小時，支持7x24小時運行工作；
模擬立體聲音頻，3.5mm音頻輸入和輸出接口；
音頻輸入/輸出阻抗600Ω，加權信噪比≥90dB，總諧波失真<0.1%；
LED狀態指示燈對光纖、視頻、系統運行和電源等關鍵參數進行監視；

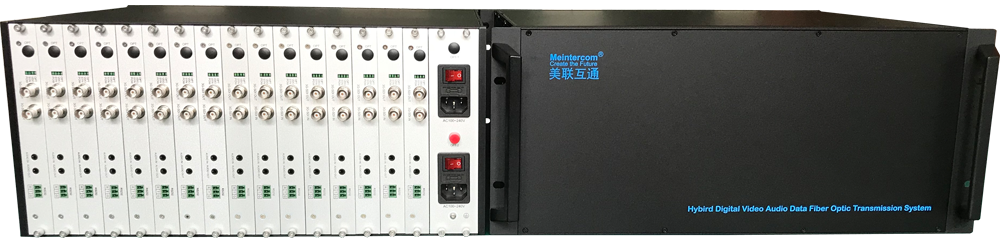

工業級設計，標準4.5U機架式結構，每臺機箱配置不少于2個工業級散熱風扇，保證系統散熱；
工業級電源，支持AC100V-240V寬電壓設計。
