產品簡介
1. 產品簡介
ML-SCON系列拼接處理器是美聯互通自主研發設計和生產的一款拼接控制設備，本系列產品適用于多種格式的視頻信號輸入輸出、拼接、漫游、開窗 等場景， 可根據您的實際需求， 選擇適合的視頻輸入、輸出卡， 避免因使用過多的視頻轉換器從而節省系統成本， 降低信號的事故率，降低了視頻信號由于過多轉換造成的衰減，實現圖像信號高保真輸出。ML-SCON系列拼接控制器帶有斷電現場保護、多種格式信號交換功能， 采用純硬件板卡式結構， 安裝靈活方便， 設備支持HDMI、DVI、VGA、CVBS/ VIDEO、YPb Pr、SD-SDI/HD- SDI/3G-
SDI、HDBaseT/雙絞線IP、光纖、H. 264 /H. 265等信號的輸入輸出。具備多種控制方式：RS232控制、網絡控制、觸摸屏等。規格上提供8 × 12、12 × 8、16 × 20、20 X 16、36 × 36、72 × 72、144 X 144待供用戶選擇。設備可實現4K超高分采集、單屏4畫面分割、多種圖像顯示處理、畫面裁切、字符疊加、超高清底圖、滾動字幕、多用戶管理、預監可視化管理等功能，該設備是專為高清數字視頻拼接控制系統而設計的廣播級工程機。
美聯互通定位于本土的國際精品并始終專注于為客戶提供高品質的產品和服務，全新ML-SCON系列的產品繼承并發展了美聯互通的產品理念，精細的工藝質量和超高的產品耐用度服務于對品質有更高要求的圖像處理系統。
2. 產品特點
采用FPGA純硬件架構，無操作系統，無系統崩潰、病毒侵?jǐn)_、兼容性等問題；
ESD級靜電防護，系統性能更加穩定可靠；
設備內部硬件的高清信號處理機制，切換時間為毫秒級，信號切換無黑場；
信號任意開窗、疊加、拉伸、縮放、畫中畫、漫游，支持場景輪循切換顯示；
支持對所有輸入信號進行字符標注，同時支持超高清靜態底圖的顯示；
支持滾動字幕，任意多字體，多顏色，任意位置以及各種背景底色，滾動速度可調；
支持到4K×2K等超高分辨率；
支持圖像邊緣屏蔽技術；
支持前面板觸摸屏、網口、串口RS-232通訊控制，支持中控、IPAD控制,可實現分組功能；
支持IP解碼板卡（H.264/H.265）多品牌網絡攝像頭接入；
信號支持任意開窗、疊加、拉伸、縮放、畫中畫、漫游；
支持信號預監回顯，實現所有輸入信都可以在Windows/IOS/Android系統軟件界面實時預覽；
支持權限管理和多用戶控制技術；

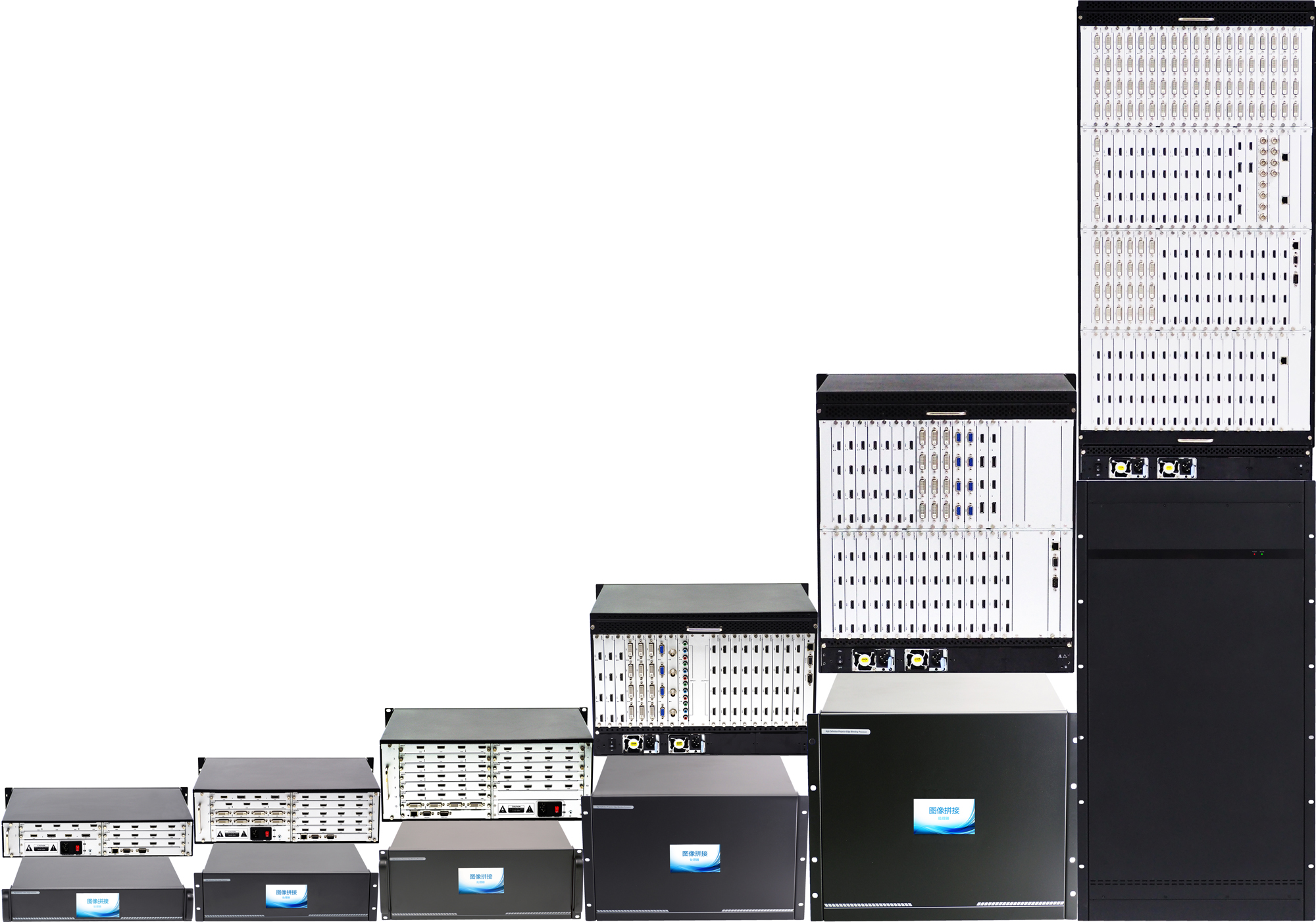

支持2U/3U/6.5U/11U/20U多種配置主機可選。
3. 關鍵詞
拼接處理器，圖像拼接處理器，視頻拼接處理器，拼接控制器，圖像拼接控制器，視頻拼接控制器
訂貨信息 | ||
型號 | 基本配置 | 主機規格 |
ML-SCON-S2系列，開2個窗口 | ||
ML0812SCON-S2 | 最大支持8路輸入，12路輸出，開2個窗口 | 2U |
ML1208SCON-S2 | 最大支持12路輸入，8路輸出，開2個窗口 | 2U |
ML1618SCON-S2 | 最大支持16路輸入，18路輸出，開2個窗口 | 3U |
ML2016SCON-S2 | 最大支持20路輸入，16路輸出，開2個窗口 | 3U |
ML2412SCON-S2 | 最大支持24路輸入，12路輸出，開2個窗口 | 3U |
ML3636SCON-S2 | 最大支持36路輸入，36路輸出，開2個窗口 | 6.5U |
ML4032SCON-S2 | 最大支持40路輸入，32路輸出，開2個窗口 | 6.5U |
ML4428SCON-S2 | 最大支持44路輸入，28路輸出，開2個窗口 | 6.5U |
ML4824SCON-S2 | 最大支持48路輸入，24路輸出，開2個窗口 | 6.5U |
ML7672SCON-S2 | 最大支持76路輸入，72路輸出，開2個窗口 | 11U |
ML8068SCON-S2 | 最大支持80路輸入，68路輸出，開2個窗口 | 11U |
ML8464SCON-S2 | 最大支持84路輸入，64路輸出，開2個窗口 | 11U |
ML8860SCON-S2 | 最大支持88路輸入，60路輸出，開2個窗口 | 11U |
ML152144SCON-S2 | 最大支持152路輸入，144路輸出，開2個窗口 | 20U |
ML156140SCON-S2 | 最大支持156路輸入，140路輸出，開2個窗口 | 20U |
ML160136CON-S2 | 最大支持160路輸入，136路輸出，開2個窗口 | 20U |
ML164132SCON-S2 | 最大支持164路輸入，132路輸出，開2個窗口 | 20U |
ML168128SCON-S2 | 最大支持168路輸入，128路輸出，開2個窗口 | 20U |
ML172124SCON-S2 | 最大支持172路輸入，124路輸出，開2個窗口 | 20U |
ML176120SCON-S2 | 最大支持176路輸入，120路輸出，開2個窗口 | 20U |
ML-SCON-S4系列，開4個窗口 | ||
ML1609SCON-S4 | 最大支持16路輸入，9路輸出，開4個窗口 | 2.5U |
ML2008SCON-S4 | 最大支持20路輸入，8路輸出，開4個窗口 | 2.5U |
ML3218SCON-S4 | 最大支持32路輸入，18路輸出，開4個窗口 | 4U |
ML3616SCON-S4 | 最大支持36路輸入，16路輸出，開4個窗口 | 4U |
ML4012SCON-S4 | 最大支持40路輸入，12路輸出，開4個窗口 | 4U |
ML3636SCON-S4 | 最大支持36路輸入，36路輸出，開4個窗口 | 6.5U |
ML4032SCON-S4 | 最大支持40路輸入，32路輸出，開4個窗口 | 6.5U |
ML4428SCON-S4 | 最大支持44路輸入，28路輸出，開4個窗口 | 6.5U |
ML4824SCON-S4 | 最大支持48路輸入，24路輸出，開4個窗口 | 6.5U |
ML7672SCON-S4 | 最大支持76路輸入，72路輸出，開4個窗口 | 11U |
ML8068SCON-S4 | 最大支持80路輸入，68路輸出，開4個窗口 | 11U |
ML8464SCON-S4 | 最大支持84路輸入，64路輸出，開4個窗口 | 11U |
ML8860SCON-S4 | 最大支持88路輸入，60路輸出，開4個窗口 | 11U |
ML152144SCON-S4 | 最大支持152路輸入，144路輸出，開4個窗口 | 20U |
ML156140SCON-S4 | 最大支持156路輸入，140路輸出，開4個窗口 | 20U |
ML160136CON-S4 | 最大支持160路輸入，136路輸出，開4個窗口 | 20U |
ML164132SCON-S4 | 最大支持164路輸入，132路輸出，開4個窗口 | 20U |
ML168128SCON-S4 | 最大支持168路輸入，128路輸出，開4個窗口 | 20U |
ML172124SCON-S4 | 最大支持172路輸入，124路輸出，開4個窗口 | 20U |
ML176120SCON-S4 | 最大支持176路輸入，120路輸出，開4個窗口 | 20U |
