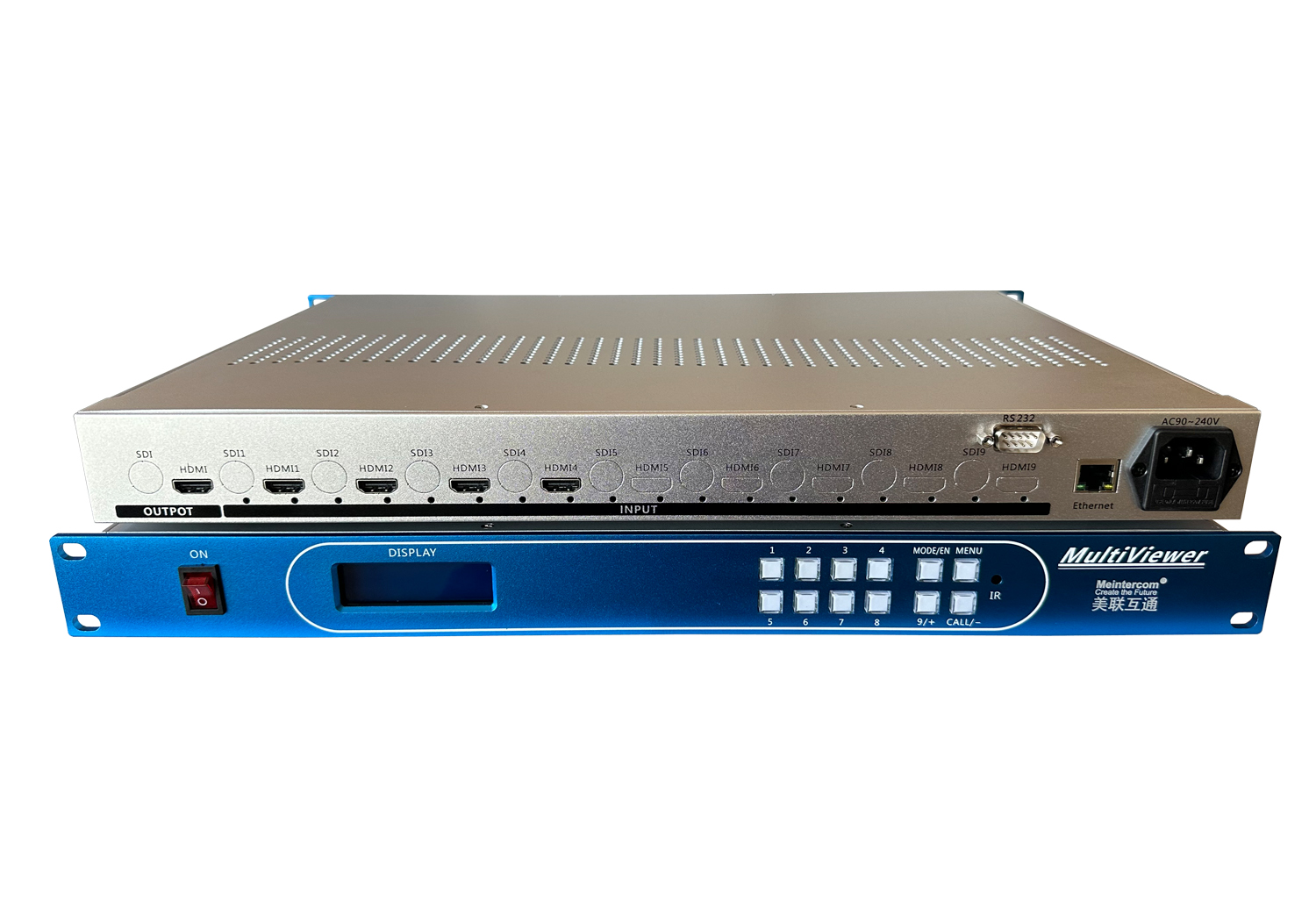

北京美聯互通自主研發和生產的ML8401HDMI是一款將HDMI視頻、音柱等信號等進行分割顯示的一款廣播級多功能畫面分割器。

產品型號：ML8401HDMI

產品品牌：美聯互通

更新時間：2024-08-21

詳細介紹

1. 產品簡介
北京美聯互通自主研發和生產的ML8401HDMI是一款將HDMI視頻、音柱等信號等進行分割顯示的一款廣播級多功能畫面分割器, 本設備使用標準1U/2U/3U機箱可選，采用插卡式架構，核心處理采用FPGA+DSP處理器，支持多種視頻信號標準的接口卡（HDMI、DVI、SDI、VGA等），支持多種畫面組合形式，最大支持16路輸入。支持輸出HDMI/SDI/VGA接口可輕松兼容投影機、液晶顯示器、全彩LED屏等各種顯示單元。核心采用Xilinx公司的FPGA，內部自帶DSP處理器，輕松實現畫面縮放與各種形式的畫面組合功能，使用ST的高性能MCU對核心功能和外設接口的統一管理與調度。

2. 產品特點
采用插卡式結構設計，單卡單路，最大支持16塊板卡容量，支持后期系統擴展；
本次配置支持輸入4路HDMI數字高清視頻，帶嵌入式音頻，廣播級標準；
支持1路HDMI數字高清視頻信號輸出，每路畫面帶音柱輸出；
顯示模式支持2x2、全畫面、畫中畫、畫外畫、疊加、漫游、圖像任意大小和位置功能等；
支持本地按鍵、紅外IR遙控、遠端RS232和RJ45網絡控制，可與中控設備對接集中控制；
支持液晶顯示屏，方便直觀參數和調試；
各輸入通道畫面支持通道標志疊加顯示和音頻量動態圖疊加顯示；
可通過配置軟件實現畫面的任意組合形式，支持在線升級功能；
每路畫面信號可顯示同步獨立音頻電平柱，音柱支持多種模式可選；
支持信號源名稱修改和字符疊加功能；
支持場景保存、調取和輪巡等；
全貼片SMD工藝，ESD靜電保護技術；
機架式導電機箱，有效屏蔽干擾信號適用惡劣的現場安裝環境；
自動識別和配置各種顯示模式，內置自動均衡，畫面清晰穩定；
設有誤碼校正電路,并具有抗突發干擾的能力；
LED狀態指示燈對視頻、系統運行和電源等關鍵參數進行監視；
標準19英寸1U/2U/3U機架式結構可選，全鋁合金材質；
工業級電源，支持AC100V-240V寬電壓。
